智能监测电缆实时状态,保障电缆安全运行!

2020-05-18


电缆作为电力运输重要载体,其绝缘状况是影响供电安全的重要因素。电缆故障约70%为接头故障,电缆线路的运行状况管理以定期巡检为主,许多绝缘缺陷和潜在的故障无法及时发现。

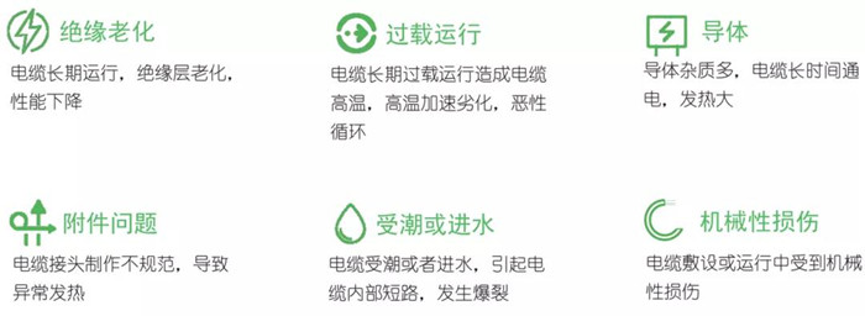

电缆运行过程中存在哪些安全隐患?




对此,CET为您提供CET电缆绝缘在线监测系统。

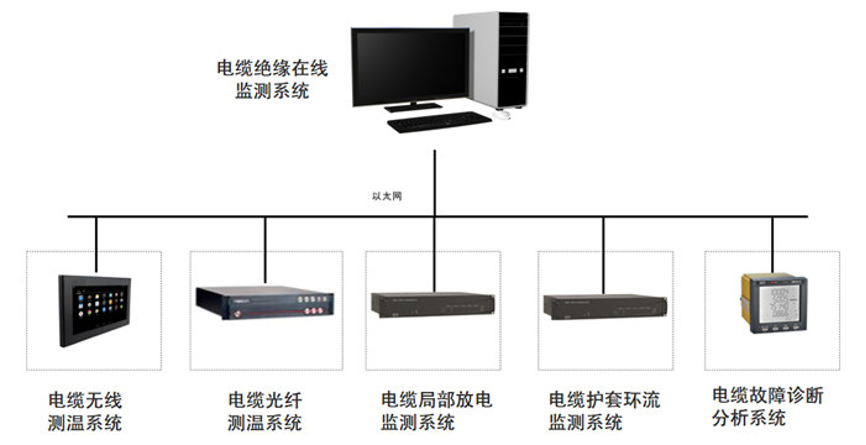

CET电缆绝缘在线监测系统,包含五大子系统,可实时监测电缆接头温度、局部放电、护套环流、电缆电气量,快速发现隐患点监测数据异常情况,为您及时有效的处理电缆绝缘安全隐患提供技术支撑。

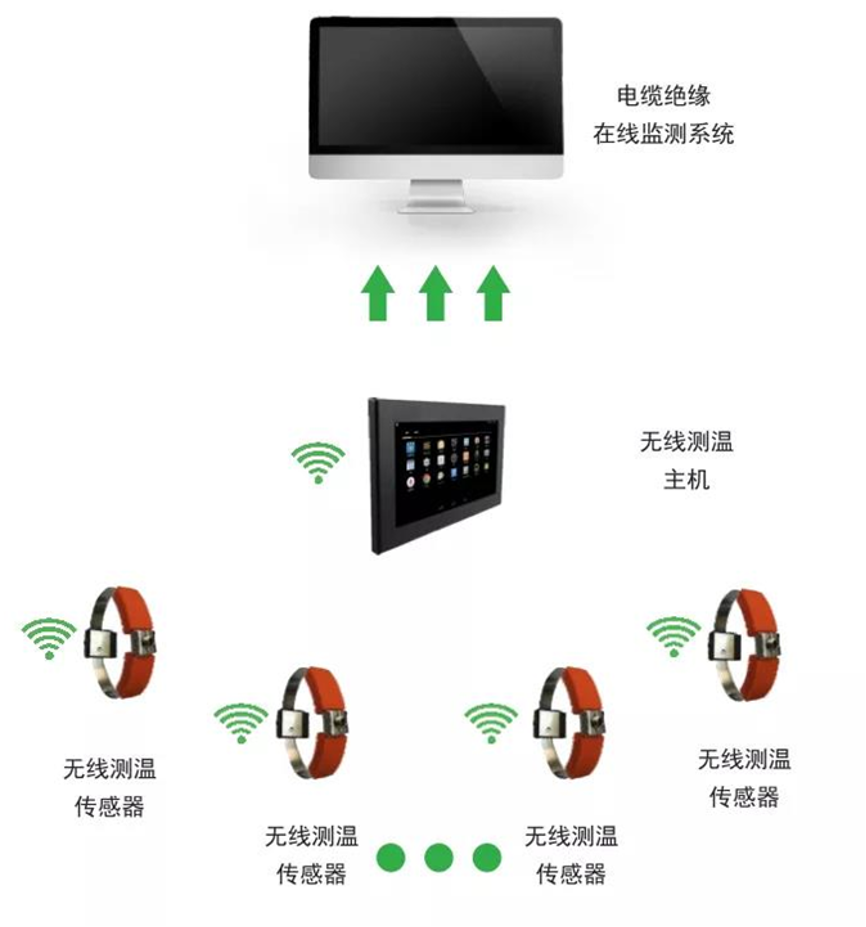

电缆无线测温系统采用无线方式进行信号传输,传感器可直接安装到电缆接头、高压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处,与接收设备之间无电气连接,从根本上解决高压设备接点运行温度不易实时在线监测的难题。

并能够通过记录和存储高压设备实时运行温度的数据,结合电缆运行负荷水平,智能识别电缆过载运行造成的过热现象,给出安全运行建议,减少频繁过热预警。

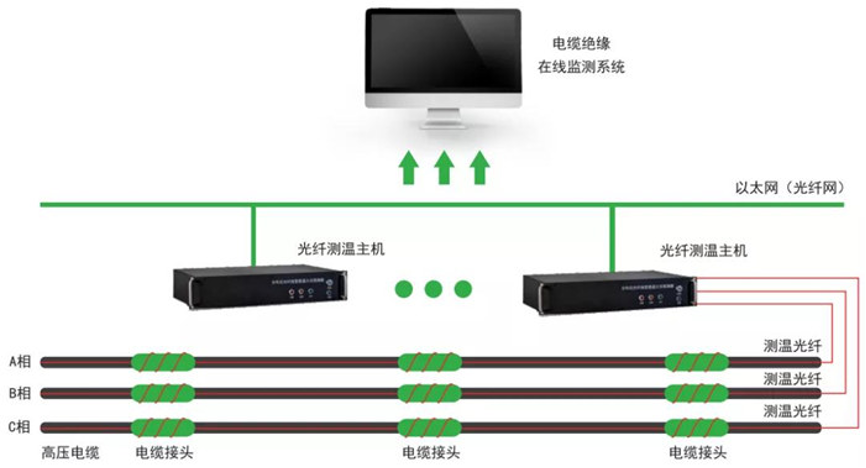

电缆光纤测温系统

电缆光纤测温系统由光纤测温主机、测温光纤、监控管理软件及相关附件组成,利用光的Raman效应,通过敷设在高压电缆上的分布式光纤来感应电缆的实时温度变化,光纤测温主机将温度数据从光信号中解调出来,传送给综合监控系统的集中监控计算机。

能连续监测电缆沿线温度分布,具有实时在线监测、测温精度高、定位精度高、光纤本征安全、不受电磁干扰等优点。

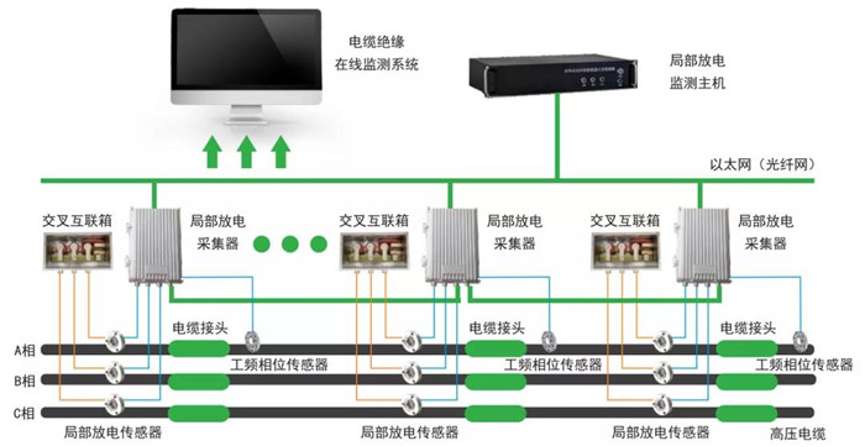

电缆局部放电监测系统

电网大量采用XLPE电力电缆,XLPE绝缘材料耐放电性较差,在局部放电的长期作用下,绝缘材料不断老化容易导致绝缘击穿,造成严重事故。

电缆局部放电监测系统通过对高压电缆本体、中间接头和终端头等部位局部放电的监测,及时发现绝缘系统中的薄弱环节,评估其绝缘状态,找出故障原因。

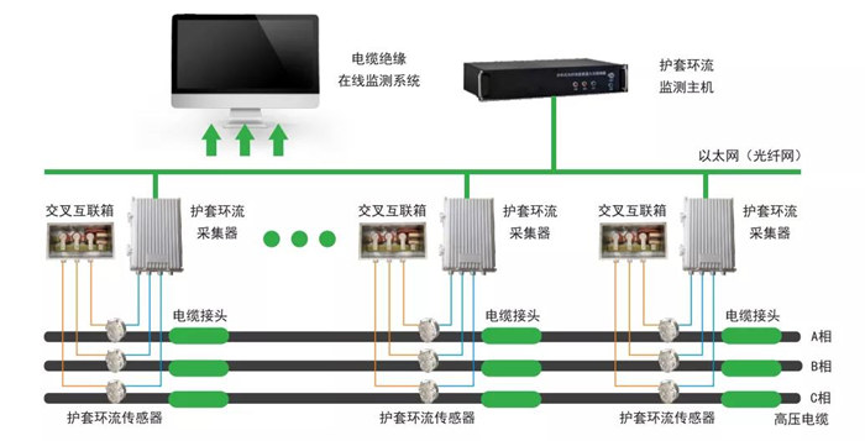

电缆护套环流监测系统

电缆护套环流监测系统,能够实时测量电缆线路金属护套的接地电流。

当接地电流超过报警设定值时进行预警或报警,当接地线被盗时系统立刻报警并显示被盗地的具体位置,通过短信将报警信息发给值班人员。

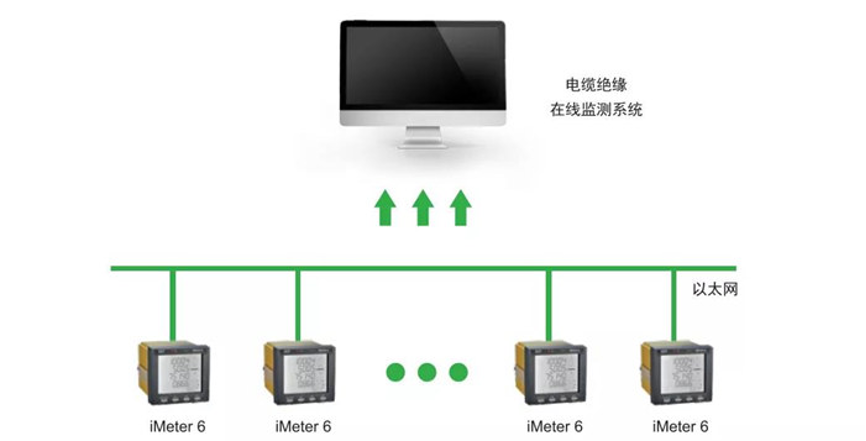

电缆故障诊断分析系统

目前没有一种监测方法能够做到100%正确诊断电缆绝缘故障原因,但通过对多种监测数据的综合分析,能有效提升诊断正确率,为您打造可靠的电缆运维助手。

故障记录与分析:根据暂升/降事件触发故障录波,记录雷击等易引起绝缘劣化事件的电气特征,协助分析电缆绝缘故障

异常分析:在电缆绝缘出现下降时通过零序电压、零序电流触发故障录波进行分析。

监测与报警:实时测量电缆线路负荷运行情况,当负载电流超过报警设定值时进行预警。


CET电缆绝缘在线监测系统,通过智能监测电缆实时状态,扫除电缆监测盲点,可有效降低电缆设备故障,有利于实现状态检修,减少巡视工作投入成本,提高输电可靠性及检修安全性,保证电力电缆的安全稳定运行。
